Dettagli:
|
|
| Luogo di origine: | Stati Uniti |
|---|---|
| Marca: | ADI |
| Numero di modello: | ADM3251EARWZ |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 50 PCS |
| Prezzo: | RFQ |
| Imballaggi particolari: | ESD/Vacuum/Foam/Cartons |
| Tempi di consegna: | Immediatamente |
| Termini di pagamento: | T/T, Western Union, impegno, Paypal, visto, MoneyGram |
| Capacità di alimentazione: | RFQ |

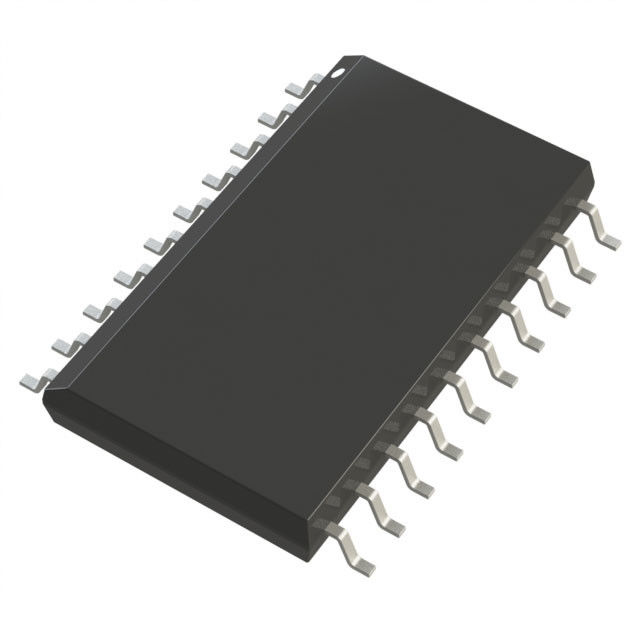

Circuiti integrati IC ADM3251EARWZ Isolatori digitali SOIC-20
Descrizione:
L'ADM3251E1 è un trasduttore RS-232/V.28 a singolo canale ad alta velocità, a 2,5 kV completamente isolato, che funziona da un singolo alimentatore a 5 V.A causa dell'elevata protezione ESD sui pin RIN e TOUT, il dispositivo è idealmente adatto per il funzionamento in ambienti elettricamente difficili o in cui i cavi RS-232 vengono frequentemente collegati e staccati.L'ADM3251E incorpora isolatori digitali a doppio canale con isoPowerTM integratoNon è necessario utilizzare un convertitore DC-DC isolato separato.è utilizzato sia per l'isolamento dei segnali logici sia per il convertitore DC-DC integratoIl risultato è una soluzione di isolamento totale. L'ADM3251E contiene la tecnologia isoPower che utilizza elementi di commutazione ad alta frequenza per trasferire energia attraverso il trasformatore.Occorre prestare particolare attenzione durante la disposizione dei circuiti stampati (PCB) per soddisfare gli standard di emissione. Si rimanda alla nota di applicazione AN-0971, Controllo delle emissioni irradiate con dispositivi isoPower, per informazioni dettagliate sulle considerazioni relative al layout a bordo.28 specifiche e funziona a velocità di trasmissione fino a 460 kbps. Per il raddoppiatore/inverter di tensione sono utilizzati quattro condensatori esterni di pompa di carica da 0,1 μF, che consentono il funzionamento da un singolo alimentatore da 5 V. L'ADM3251E è disponibile in una corrente di 20confezione SOIC a corpo largo e specificata nell'intervallo di temperatura da -40°C a +85°C.
Applicazioni:
Comunicazioni di dati ad alto rumore
Comunicazioni industriali
Link di dati RS232 per uso generale
Porte diagnostiche industriali/telecomunicazioni
Apparecchiature mediche
Tabella dei parametri:
| Attributo del prodotto | Valore attributivo |
| Produttore: | Analog Devices Inc. |
| Categoria di prodotto: | Isolatori digitali |
| Serie: | ADM3251E |
| Modello di montaggio: | SMD/SMT |
| Imballaggio / Valigia: | SOIC-20 |
| Numero di canali: | 1 canale |
| Polarità: | Unidirezionale |
| Tasso di trasmissione: | 460 kb/s |
| Tensione di isolamento: | 2500 Vrms |
| Tipo di isolamento: | Accoppiamento magnetico |
| Tensione di alimentazione - Max: | 5.5 V |
| Tensione di alimentazione - Min: | 4.5 V |
| Corrente di alimentazione di funzionamento: | 110 mA |
| Tempo di ritardo della propagazione: | 190 ns |
| Temperatura minima di funzionamento: | - 40 C. |
| Temperatura massima di funzionamento: | + 85 C |
FAQ:
Non è necessario MOQ, e se si acquista di più, godrà di prezzi migliori.
Potete chiedere ai nostri collaboratori dei campioni gratuiti.
Forniamo: Visa/MasterCard/Wire Transfer/WU/MG/PayPal ecc.
Forniamo:DHL/UPS/TNT/Fedex/EMS/Aramex/ePacket ecc.
Periodo di garanzia della qualità: 12 mesi.
Tutti i prodotti sono stati testati prima della spedizione e i problemi di qualità sono stati trascurabili.
Sì, forniamo un servizio di acquisto completo, per favore inviateci la vostra lista Bom
