Dettagli:
|
|
| Luogo di origine: | Stati Uniti |
|---|---|
| Marca: | ADI |
| Numero di modello: | ADM2582EBRWZ |
|
Termini di pagamento e spedizione:
|
|
| Quantità di ordine minimo: | 50 PCS |
| Prezzo: | RFQ |
| Imballaggi particolari: | ESD/Vaccum/Fuma/Cartone |
| Tempi di consegna: | Immediatamente |
| Termini di pagamento: | T/T, Western Union, impegno, Paypal, visto, MoneyGram |
| Capacità di alimentazione: | RFQ |

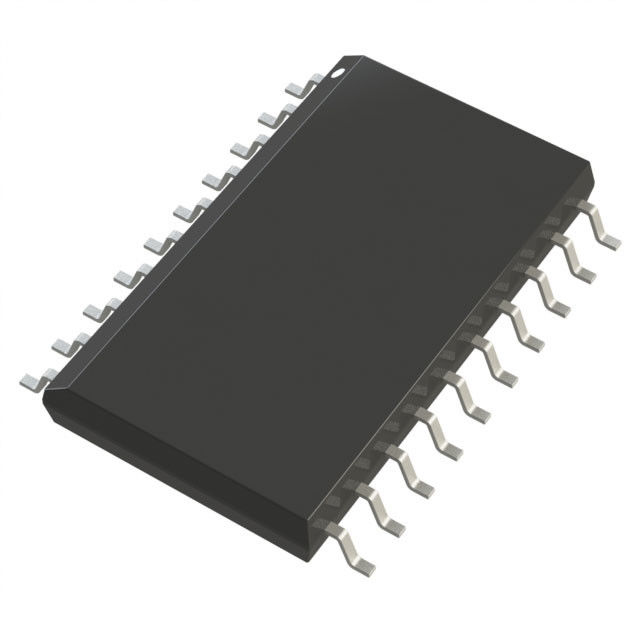

Circuiti integrati IC ADM2582EBRWZ Isolatori digitali SOIC-20
Descrizione:
L'ADM2582E/ADM2587E sono trasmettitori di dati completamente integrati, isolati dal segnale e dalla potenza, con protezione ESD di ±15 kV e sono adatti per la comunicazione ad alta velocità su linee di trasmissione multipunto.L'ADM2582E/ADM2587E include un alimentatore DC-DC isolato integratoSono progettati per linee di trasmissione bilanciate e sono conformi alle norme ANSI/TIA/EIA-485-A-98 e ISO 8482:1987 (E).I dispositivi integrano dispositivi analogici, Inc., tecnologia iCoupler® per combinare un isolatore a 3 canali, un driver di linea differenziale a 3 stati, un ricevitore di ingresso differenziale,e il convertitore di corrente continua e corrente continua Analog DevicesisoPower® in un unico pacchettoI dispositivi sono alimentati da un singolo alimentatore a 5 V o 3,3 V, realizzando una soluzione RS-485 completamente integrata di segnale e potenza isolata.Un ricevitore basso attivo abilitato è anche fornito, che induce l'uscita del ricevitore ad entrare in uno stato ad alta impedenza quando disattivato.I dispositivi hanno caratteristiche di limitazione della corrente e di spegnimento termico per proteggere da cortocircuiti di uscita e situazioni in cui la tensione del bus può causare un eccessivo dissipo di potenzaLe parti sono completamente specificate nell'intervallo di temperatura industriale e sono disponibili in un pacchetto SOIC a 20 piombo, a corpo largo, altamente integrato.L'ADM2582E/ADM2587E contiene la tecnologia isoPower che utilizza elementi di commutazione ad alta frequenza per trasferire energia attraverso il trasformatore. Durante la disposizione dei circuiti stampati (PCB) occorre prestare particolare attenzione al rispetto delle norme in materia di emissioni.per i dettagli relativi alle considerazioni relative al layout a bordo.
Applicazioni:
Interfacce RS-485/RS-422 isolate
Reti di campo industriali
Sistemi di trasmissione di dati multipunto
Tabella dei parametri:
| Attributo del prodotto | Valore attributivo |
| Produttore: | Analog Devices Inc. |
| Serie: | ADM2582E |
| Modello di montaggio: | SMD/SMT |
| Imballaggio / Valigia: | SOIC-20 |
| Numero di canali: | 3 canale |
| Polarità: | Unidirezionale |
| Tasso di trasmissione: | 16 Mb/s |
| Tensione di isolamento: | 2500 Vrms |
| Tipo di isolamento: | Accoppiamento magnetico |
| Tensione di alimentazione - Max: | 5.5 V |
| Tensione di alimentazione - Min: | 3 V |
| Corrente di alimentazione di funzionamento: | 230 mA |
| Tempo di ritardo della propagazione: | 100 ns |
| Temperatura minima di funzionamento: | - 40 C. |
| Temperatura massima di funzionamento: | + 85 C |
| Imballaggio: | Tubo |
FAQ:
Non è necessario MOQ, e se si acquista di più, godrà di prezzi migliori.
Potete chiedere ai nostri collaboratori dei campioni gratuiti.
Forniamo: Visa/MasterCard/Wire Transfer/WU/MG/PayPal ecc.
Forniamo:DHL/UPS/TNT/Fedex/EMS/Aramex/ePacket ecc.
Periodo di garanzia della qualità: 12 mesi.
Tutti i prodotti sono stati testati prima della spedizione e i problemi di qualità sono stati trascurabili.
Sì, forniamo un servizio di acquisto completo, per favore inviateci la vostra lista Bom
