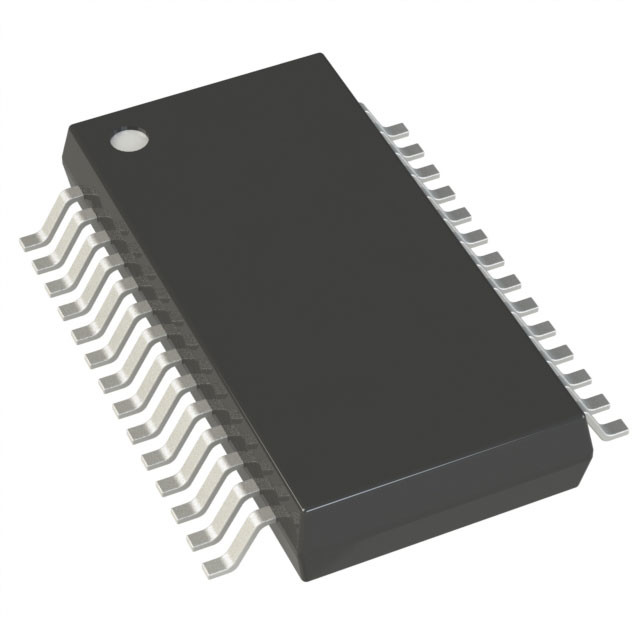

Circuiti integrati IC AD9850BRS SSOP-28 ADC di acquisizione dati

Circuiti integrati IC AD9850BRS SSOP-28 ADC di acquisizione dati

Descrizione:

L'AD9850 è un dispositivo altamente integrato che utilizza una tecnologia DDS avanzata, unita a un convertitore D/A interno ad alta velocità e alte prestazioni e a un comparatore per formare un completo,con funzione di sintetizzatore di frequenza programmabile digitalmente e generatore di orologeria. Quando si fa riferimento a una sorgente di orologio accurata, l'AD9850 genera un'onda sinusoidale analogica di uscita spettrale pura, programmabile in frequenza/fase. Questa onda sinusoidale può essere utilizzata direttamente come sorgente di frequenza,L'innovativo core DDS ad alta velocità dell'AD9850 fornisce una parola di sintonizzazione di frequenza a 32 bit,che si traduce in una risoluzione di sintonizzazione di uscita pari a 0.0291 Hz per un ingresso di clock di riferimento di 125 MHz. L'architettura del circuito AD9850s consente la generazione di frequenze di uscita fino a metà della frequenza di clock di riferimento (o 62,5 MHz),e la frequenza di uscita può essere cambiata digitalmente (in modo asincrono) ad una velocità fino a 23 milioni di nuove frequenze al secondoIl dispositivo fornisce inoltre cinque bit di modulazione di fase controllata digitalmente, che consente lo spostamento di fase della sua uscita in incrementi di 180°, 90°, 45°, 22.5°, 11.25°, o di qualsiasi combinazione di questi.L'AD9850 contiene anche un comparatore ad alta velocità che può essere configurato per accettare l'uscita (esternamente filtrata) del DAC per generare un'uscita d'onda quadrata a basso jitterQuesto facilita l'uso del dispositivo come funzione di generatore di orologio agile.e parole di modulazione di fase sono caricate nell'AD9850 tramite un byte parallelo o formato di caricamento seriale. Il formato di carico parallelo consiste di cinque carichi iterativi di una parola di controllo a 8 bit (byte). Il primo byte controlla la modulazione di fase, l'attivazione del disattivamento e il formato di caricamento;I byte da 2 a 5 comprendono la parola di sintonizzazione di frequenza a 32 bitIl caricamento seriale è effettuato tramite un flusso di dati seriali a 40 bit su un singolo pin.L'AD9850 Complete DDS utilizza una tecnologia CMOS avanzata per fornire questo livello di funzionalità e prestazioni rivoluzionario con solo 155 mW di dissipazione di potenza (3L'AD9850 è disponibile in un pacchetto SSOP a superficie a 28 piombo, che consente di risparmiare spazio.

Applicazioni:

Frequenza/Fase  Sintesi di onde sinusoidali agile

Circuito di recupero e blocco dell'orologio per il digitale

Comunicazioni

Generatore di codici ADC controllato digitalmente

Applicazioni di oscillatori locali agili

Tabella dei parametri:

FAQ:

• Qual e' il tuo MOQ?

Non è necessario MOQ, e se si acquista di più, godrà di prezzi migliori.

• Posso avere un campione gratis?

Potete chiedere ai nostri collaboratori dei campioni gratuiti.

• Quali metodi di pagamento supportate?

Forniamo: Visa/MasterCard/Wire Transfer/WU/MG/PayPal ecc.

• E i metodi di spedizione?

Forniamo:DHL/UPS/TNT/Fedex/EMS/Aramex/ePacket ecc.

• Come potete garantire la qualità?

Periodo di garanzia della qualità: 12 mesi.

• I prodotti sono testati prima della spedizione?

Tutti i prodotti sono stati testati prima della spedizione e i problemi di qualità sono stati trascurabili.

• Fornisce servizi di BOM?

Sì, forniamo un servizio di acquisto completo, per favore inviateci la vostra lista Bom
