Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | USA |
|---|---|
| Nazwa handlowa: | STMicroelectronics |
| Numer modelu: | VNH5180ATR-E |
|
Zapłata:
|
|
| Minimalne zamówienie: | 50szt |
| Cena: | RFQ |
| Szczegóły pakowania: | ESD/próżnia/pianka/kartony |
| Czas dostawy: | Natychmiast |
| Zasady płatności: | T/T, Western Union, depozyt, Paypal, Visa, MoneyGram |
| Możliwość Supply: | Zapytanie ofertowe |

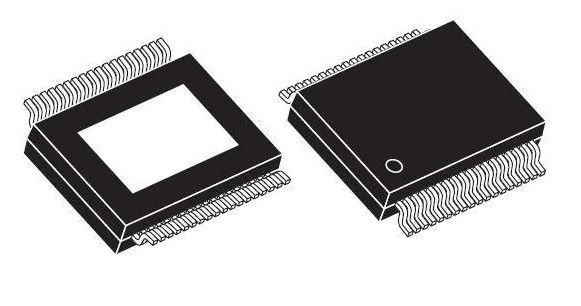

IC obwody zintegrowane VNH5180ATR-E HSSOP36 SMotion
Opis produktu:
VNH5180A-E jest napędem silnika pełnego mostka przeznaczonym do szerokiego zakresu zastosowań motoryzacyjnych. Both switches are designed using STMicroelectronics’ well known and proven proprietary VIPower® M0 technology that allows to efficiently integrate on the same die a true Power MOSFET with an intelligent signal/protection circuitryTrzy matryce są zmontowane w pakiecie PowerSSO-36 TP na elektrycznie izolowanych ramkach.Specjalnie zaprojektowany do trudnych warunków motoryzacyjnych oferuje lepszą wydajność termiczną dzięki wystawionym podkładkom.Ponadto jego w pełni symetryczna konstrukcja mechaniczna pozwala na wyższą wydajność produkcji na poziomie płyty.Sygnały wejściowe INA i INB mogą bezpośrednio łączyć się z mikrokontrolerem w celu wyboru kierunku silnika i stanu hamulca. DIAGA/ENA lub DIAGB/ENB, po podłączeniu do zewnętrznego rezystora pociągającego, umożliwia jedną nogę mostu. Każda DIAGA/ENA zapewnia również sygnał diagnostyczny cyfrowy zwrotny.Normalne warunki pracy zostały wyjaśnione w tabeli prawdy. Klawisz CS umożliwia monitorowanie prądu silnika poprzez dostarczanie prądu proporcjonalnego do jego wartości, gdy klawisz CS_DIS jest napędzany nisko lub pozostawiony otwarty.Szpilka CS jest w stanie wysokiej impedancjiPWM, do 20 KHz, pozwala kontrolować prędkość silnika w wszystkich możliwych warunkach.
Cechy:
• Prąd wyjściowy: 8 A • 3 V CMOS compatible inputs • Undervoltage shutdown • Overvoltage clamp • Thermal shutdown • Cross-conduction protection • Current and power limitation • Very low standby power consumption • PWM operation up to 20 KHz • Protection against loss of ground and loss of VCC • Current sense output proportional to motor current • Output protected against short to ground and short to VCC • Package: ECOPACK®
| Atrybut produktu | Wartość atrybutu |
| Producent: | STMikroelektronika |
| Kategoria produktu: | Silnik / ruch / sterowniki zapłonu i kierowcy |
| Produkt: | Wentilator / sterownik silnika / kierowca |
| Rodzaj: | Pół mostka |
| Prąd zasilający: | 3 mA |
| Minimalna temperatura pracy: | - 40 C. |
| Maksymalna temperatura pracy: | + 150 C |
| Styl montażu: | SMD/SMT |
| Opakowanie / Walizka: | PowerSSO-36 |
| Kwalifikacje: | AEC-Q100 |
| Opakowanie: | Węzeł |
| Opakowanie: | Taśma do cięcia |
| Opakowanie: | MouseReel |
| Marka: | STMikroelektronika |
| Wrażliwe na wilgoć: | - Tak, proszę. |
| Rodzaj produktu: | Silnik / ruch / sterowniki zapłonu i kierowcy |
