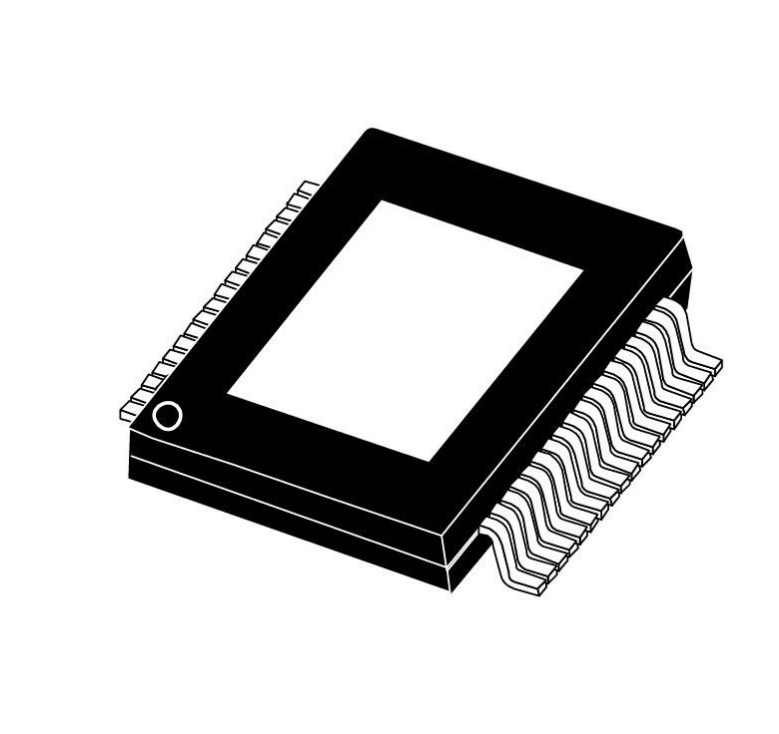

IC Układy scalone L9301-TR HSSOP-36 Układy scalone do zarządzania energią

IC Układy scalone L9301-TR HSSOP-36 Układy scalone do zarządzania energią

Opis produktu:

The L9301 is a SPI (Serial Peripheral Interface) controlled octal channel with 4 high/low and 4 low side drivers with the possibility to use four integrated PowerMOS as recirculation diodes for PWM load driving. L9301 zawiera 12 PowerMOS: 4 konfigurowalne sterowniki boków wysokich i niskich z Ronmax = 0,6 Ω (DRN1-4, SRC1-4), 4 sterowniki boków niskich z Ronmax = 0,6 Ω (OUT1-4) i 4 sterowniki boków niskich z Ronmax = 0.3 Ω (OUT5-8). Zasilanie DRN/SRC1-4 i OUT1-4 można podłączyć równolegle poza urządzeniem w celu uzyskania 4 sterowników niskiej strony z Ronmax = 0,3 Ω: DRN1//DRN2, DRN3//DRN4, OUT1//OUT2, OUT3//OUT4.W ten sposób jest w sumie 8 kanałów LS w trybie ON-OFF z Ronmax = 0.3 Ω. Istnieje również możliwość podłączenia OUT1- 4 i OUT5-8 w celu napędzania w trybie PWM ładunku podłączonego do VB lub GND bez konieczności stosowania diody swobodnego obrotu.W tym przypadku Ronmax = 0.6 Ω. Powyższa konfiguracja może być sterowana przez równoległe wejście lub polecenie SPI. Za pośrednictwem SPI możliwe jest skonfigurowanie parametrów urządzenia, takich jak konfiguracja, prędkość przeciągania, próg przepływu,aby wysyłać kierowcom polecenia i odczytywać wyniki diagnostyki.

Zastosowanie:

 napięcie zasilania baterii 5 V do 18 V  napięcie zasilania Vdd 4, 75 V do 5, 25 V  wejścia logiczne zgodne z TTL/ CMOS  napięcie wyjściowe zaciskające 37 V.w konfiguracji niskiej strony  interfejs SPI do sterowania wyjściami i komunikacji danych diagnostycznych  dodatkowe wejścia PWM do 8 wyjściów  ochrona przed nadmierną temperaturą  otwarte obciążenie Diagnostyka nadprądu w trybie zamkniętym lub niezamkniętym dla każdego kanału  Kontrolowana SR dla poprawy zachowania EMC

Tabela parametrów:

Częste pytania:

• Jaki jest MOQ?

Nie ma potrzeby MOQ, a jeśli kupisz więcej, będziesz cieszyć się lepszymi cenami.

• Mogę dostać darmową próbkę?

Możecie poprosić o darmowe próbki.

• Jakie metody płatności akceptujesz?

Zapewniamy: Visa/MasterCard/Wire Transfer/WU/MG/PayPal itp.

• A metody wysyłki?

Dostarczamy:DHL/UPS/TNT/Fedex/EMS/Aramex/ePacket itp.

• Jak zagwarantujesz jakość?

Okres gwarancji jakości: 12 miesięcy.

• Czy produkty są testowane przed wysyłką?

Wszystkie produkty zostały przetestowane przed wysyłką, a problemy z jakością były znikome.

• Czy świadczy pan usługi BOM?

Tak, oferujemy usługę zakupu w jednym miejscu. Proszę wysłać nam swoją listę bomb.
