Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | USA |
|---|---|
| Nazwa handlowa: | ADI |
| Numer modelu: | AD8302ARU |
|
Zapłata:
|
|
| Minimalne zamówienie: | 50szt |
| Cena: | RFQ |
| Szczegóły pakowania: | ESD/próżnia/pianka/kartony |
| Czas dostawy: | Natychmiast |
| Zasady płatności: | T/T, Western Union, depozyt, Paypal, Visa, MoneyGram |
| Możliwość Supply: | Zapytanie ofertowe |

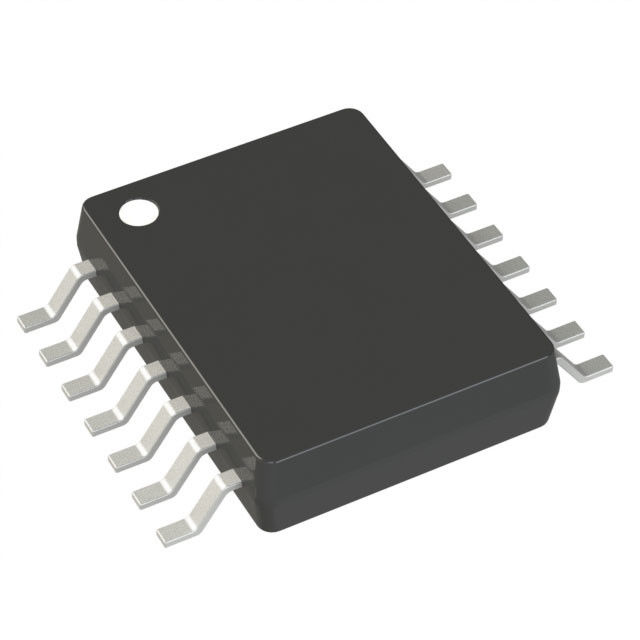

IC obwody zintegrowane AD8302ARU TSSOP-14 Detektor RF
Opis:
AD8302 jest w pełni zintegrowanym systemem pomiaru zysku/straty oraz fazy w wielu zastosowaniach odbierania, przesyłania i przyrządzenia..7 V·5.5 V. Sygnały wejściowe sprzężone z prądem bieżącym mogą wahać się w zakresie od 60 dBm do 0 dBm w układzie o częstotliwości 50 Ω, od niskiej częstotliwości do 2,7 GHz.Wyjścia zapewniają dokładne pomiar zarówno zysku, jak i straty w zakresie ±30 dB skalowanym do 30 mV/dBObydwa podsystemy mają szerokość pasma wyjściowego 30 MHz, którą można opcjonalnie zmniejszyć poprzez dodanie zewnętrznych kondensatorów filtrujących.AD8302 może być używany w trybie kontrolera, aby zmusić wzrost i fazę łańcucha sygnałowego w kierunku z góry określonych punktów ustawieniaAD8302 składa się z ściśle dopasowanej pary demodulujących wzmacniaczy logarytmicznych, z których każdy ma zakres pomiaru 60 dB.dostępne jest pomiar stosunku wielkości lub wzrostu między dwoma sygnałami wejściowymi,Sygnały te mogą być nawet o różnych częstotliwościach, co pozwala na pomiar zysku lub straty konwersji.AD8302 może być używany do określenia poziomu sygnału bezwzględnego poprzez zastosowanie sygnału nieznanego do jednego wejścia i kalibrowanego sygnału odniesienia AC do drugiegoW przypadku wyłączonego połączenia zwrotnego na etapie wyjścia można wykonywać porównywarkę, przy użyciu pinów MSET i PSET do programowania progów.
Zastosowanie:
RF/IF PA Linearyzacja
Precyzyjne sterowanie mocą RF
Systemy zdalnego monitorowania i diagnostyki
Zmiary straty zwrotu/VSWR
Funkcja współczynnika logarytmicznego dla sygnałów AC
Tabela parametrów:
| Atrybut produktu | Wartość atrybutu |
| Producent: | Analog Devices Inc. |
| Kategoria produktu: | Detektor RF |
| Rodzaj: | Detektor wzrostu częstotliwości RF/IF i detektor fazy |
| Zakres dynamiczny dB: | 60 dB |
| napięcie zasilania roboczego: | 20,7 V do 5,5 V |
| Technologia: | Tak. |
| Maksymalna temperatura pracy: | + 85 C |
| Minimalna temperatura pracy: | - 40 C. |
| Styl montażu: | SMD/SMT |
| Opakowanie / Walizka: | TSSOP-14 |
| Opakowanie: | Rurka |
| Marka: | Urządzenia analogowe |
| Zestaw rozwojowy: | AD8302-EVALZ |
| Rodzaj produktu: | Detektor RF |
| Zestaw: | AD8302 |
| Ilość opakowania fabrycznego: | 96 |
| Podkategoria: | Obwody zintegrowane bezprzewodowe i RF |
Częste pytania:
Nie ma potrzeby MOQ, a jeśli kupisz więcej, będziesz cieszyć się lepszymi cenami.
Możecie poprosić o darmowe próbki.
Zapewniamy: Visa/MasterCard/Wire Transfer/WU/MG/PayPal itp.
Dostarczamy:DHL/UPS/TNT/Fedex/EMS/Aramex/ePacket itp.
Okres gwarancji jakości: 12 miesięcy.
Wszystkie produkty zostały przetestowane przed wysyłką, a problemy z jakością były znikome.
Tak, oferujemy usługę zakupu w jednym miejscu. Proszę wysłać nam swoją listę bomb.
