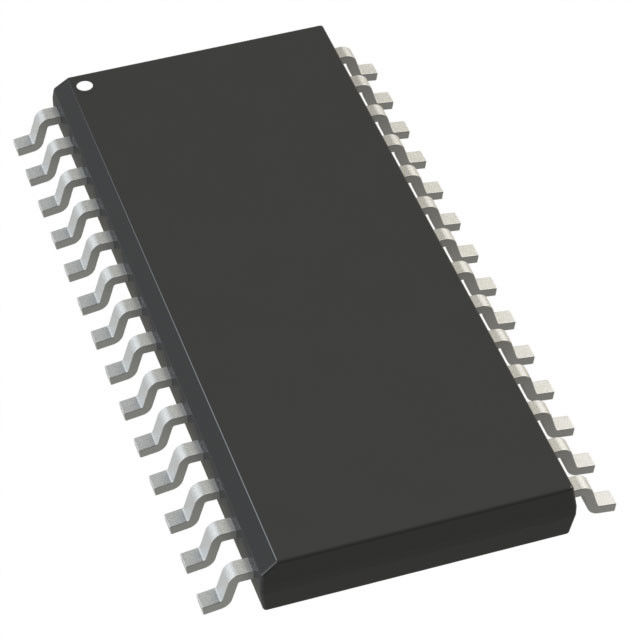

IC obwody zintegrowane AD9215BRUZ-105 TSSOP-28 Analog do cyfrowych konwerterów

IC obwody zintegrowane AD9215BRUZ-105 TSSOP-28 Analog do cyfrowych konwerterów

Opis:

AD9215 to rodzina monolitycznych, pojedynczych 3V, 10-bitowych, 65/80/105 MSPS konwerterów analogowo-cyfrowych (ADC).Ta rodzina wyposażona jest w wysokowydajny wzmacniacz próbkowy i trwały (SHA) i odniesienie napięcia. The AD9215 uses a multistage differential pipelined architecture with output error correction logic to provide 10-bit accuracy at 105 MSPS data rates and to guarantee no missing codes over the full operating temperature rangeSzeroka przepustowość, prawdziwie różniczkowy wzmacniacz próbkowania i zatrzymania (SHA) umożliwia różnorodne, przez użytkownika wybierane zakresy wejściowe i przesunięcia, w tym aplikacje jednoosobowe.Jest odpowiedni do systemów wielokrotnych, które przełączają poziomy napięcia w pełnej skali w kolejnych kanałach i do pobierania próbek z wejściami jednokanałowych na częstotliwościach znacznie przekraczających częstotliwość NyquistaW połączeniu z oszczędnościami energii i kosztów w porównaniu z dotychczas dostępnymi ADC, AD9215 nadaje się do zastosowań w komunikacji, obrazowaniu i medycznym ultradźwięku.Jednostronny wpis zegara jest używany do sterowania wszystkimi wewnętrznymi cyklami konwersjiStabilizator cyklu pracy kompensuje duże różnice w cyklu pracy zegara przy zachowaniu doskonałej wydajności.Dane wyjściowe cyfrowe są prezentowane w formatach binarnych lub dwukomplementówSygnał poza zasięgiem wskazuje na stan przepływu, który można wykorzystać z MSB do określenia niskiego lub wysokiego przepływu.

Główne wydarzenia produktu

1AD9215 działa z jednego zasilania 3 V i posiada oddzielne cyfrowe zasilanie sterownika wyjściowego, aby pomieścić rodziny logiczne 2,5 V i 3,3 V.

2. Wykonując pracę przy 105 MSPS, rdzeń AD9215 zużywa 120 mW; przy 80 MSPS, rozpraszanie mocy wynosi 104 mW; a przy 65 MSPS, rozpraszanie mocy wynosi 96 mW.

3Patentowane wejście SHA utrzymuje doskonałą wydajność dla częstotliwości wejściowych do 200 MHz i może być skonfigurowane do pracy z jednym końcem lub różnicą.

4. AD9215 jest częścią kilku kompatybilnych z pinami 10-, 12- i 14-bitowych ADC o niskim poborze mocy. Umożliwia to uproszczoną aktualizację z 10 bitów na 12 bitów dla systemów do 80 MSPS.

5Stabilizator cyklu pracy zegarka utrzymuje wydajność konwertera w szerokim zakresie szerokości impulsu zegarowego.

6Bit wyjściowy poza zakres (OR) wskazuje, kiedy sygnał znajduje się poza wybranym zakresem wejścia.

Tabela parametrów:

Częste pytania:

• Jaki jest MOQ?

Nie ma potrzeby MOQ, a jeśli kupisz więcej, będziesz cieszyć się lepszymi cenami.

• Mogę dostać darmową próbkę?

Możecie poprosić o darmowe próbki.

• Jakie metody płatności akceptujesz?

Zapewniamy: Visa/MasterCard/Wire Transfer/WU/MG/PayPal itp.

• A metody wysyłki?

Dostarczamy:DHL/UPS/TNT/Fedex/EMS/Aramex/ePacket itp.

• Jak zagwarantujesz jakość?

Okres gwarancji jakości: 12 miesięcy.

• Czy produkty są testowane przed wysyłką?

Wszystkie produkty zostały przetestowane przed wysyłką, a problemy z jakością były znikome.

• Czy świadczy pan usługi BOM?

Tak, oferujemy usługę zakupu w jednym miejscu. Proszę wysłać nam swoją listę bomb.
